DOLMEN Trave continua

Trave Continua è il modulo per la gestione delle travate, siano esse derivanti dal modello tridimensionale del CAD3D struttura, oppure create ex-novo.

Con la Release 12 il modulo preferito dagli utenti DOLMEN è stato completamente rinnovato per venire incontro alle attuali esigenze informatiche; la nuova veste grafica con più colori e scritte più grandi in tutte le finestre, rende l'utilizzo di Trave Continua ancora più immediato. Le icone rinnovate consentono di accedere più facilmente alle varie funzionalità e di trovare più velocemente i comandi.

A grande richiesta, trave continua è utilizzabile ora anche in inglese; ogni termine e funzione sono stati tradotti, così come la relazione di calcolo.

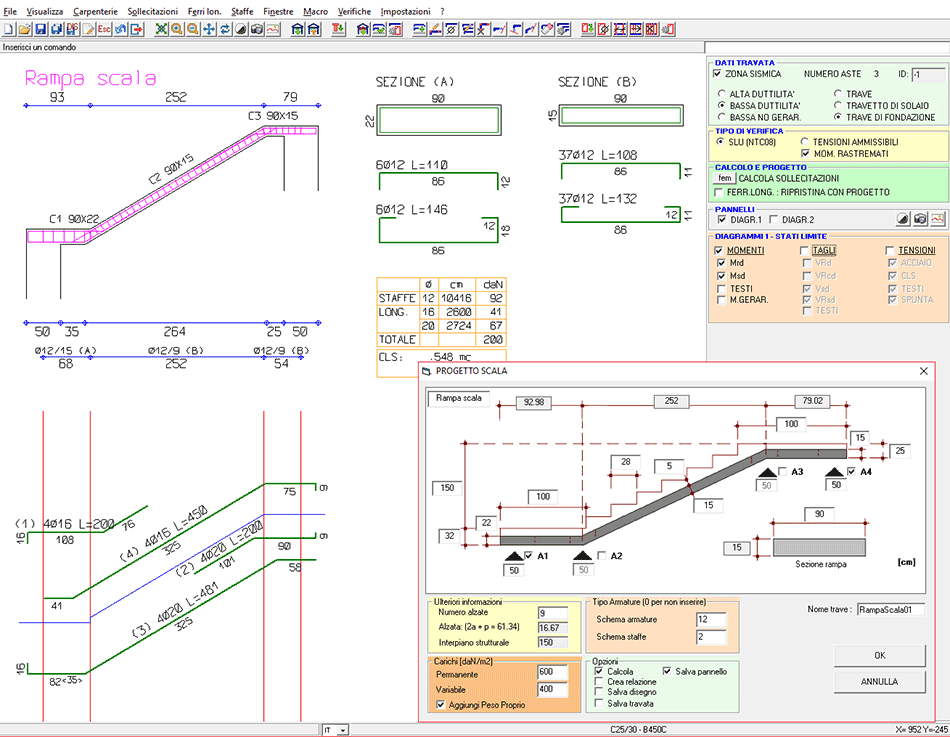

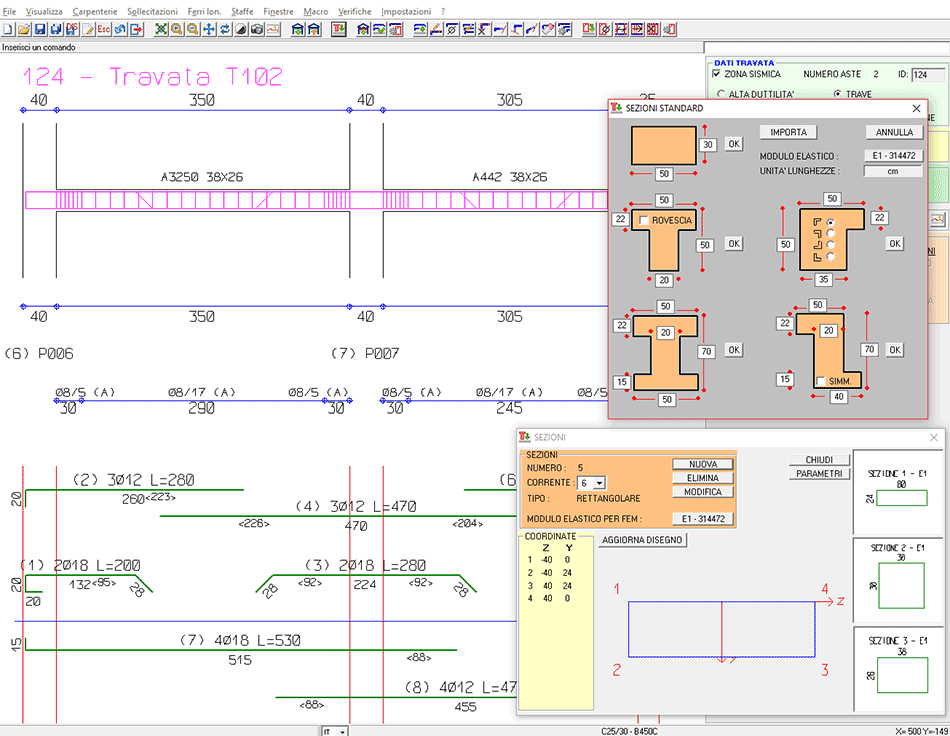

Il programma permette di calcolare travi con sezione rettangolare, a 'T', a 'L' e a 'Z', ossia scegliendo tra forme standard, oppure attingendo da un ampio catalogo di profili metallici o ancora importando una sezione creata dall'utente tramite il modulo 'Sezione utente'. Gli schemi statici vanno dalla semplice trave su più appoggi, al semitelaio o alla trave con vincoli elastici ed eventuali cedimenti imposti. Trave continua permette di disegnare e calcolare in modo semplice ed automatico una scala con soletta rampante a partire dai dati dell'architettonico.

Il modulo può lavorare agli Stati Limite o alle Tensioni Ammissibili eseguendo, in quest'ultimo caso, le verifiche allo stato limite ultimo e quelle allo stato limite di esercizio.

La disposizione delle armature longitudinali può essere attinta dagli schemi proposti oppure creata dall'utilizzatore generando un nuovo schema. Esistono, infatti, dei set di armature parametrici personalizzabili dall'utente e ognuno di questi può essere provato sulla trave in oggetto, visualizzandone immediatamente la disposizione. È possibile, inoltre, disegnare direttamente le armature nella carpenteria in modo da risolvere anche le situazioni più difficili, come nel caso di travi di copertura.

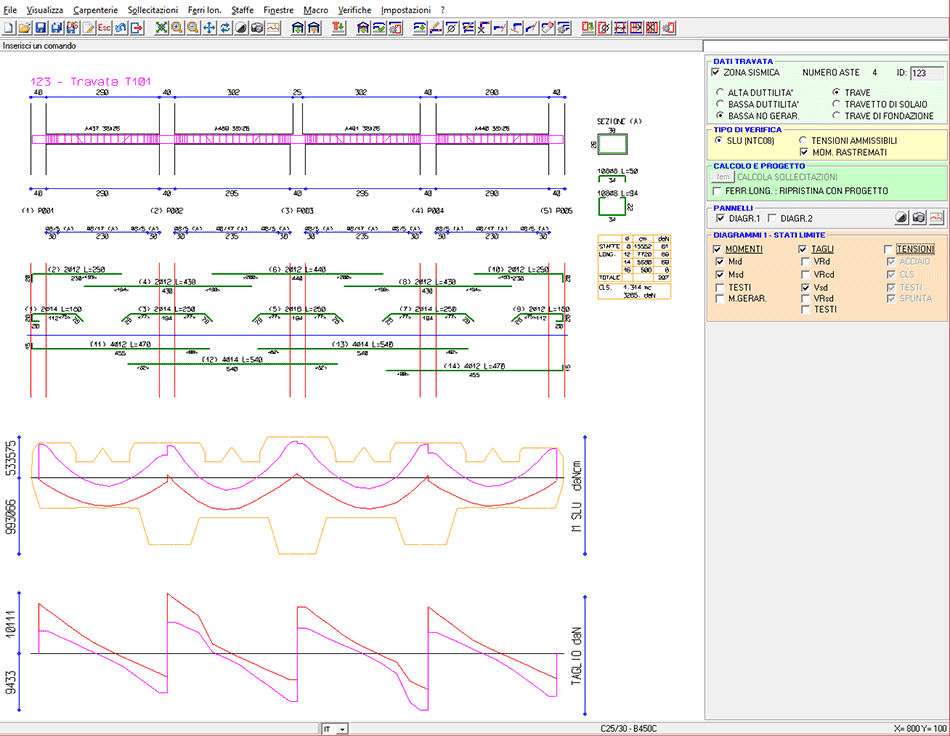

Il programma è costituito sostanzialmente da un piccolo CAD grazie al quale ogni modifica può essere fatta operando direttamente sugli oggetti grafici (ingombro di carpenteria, staffatura, ferri longitudinali, ecc.): le barre d'armatura possono essere stirate, unite, duplicate, e modificate in numero ed in diametro. Ad ogni modifica corrisponde una riverifica dello stato tensionale o deformativo.

Nell'importazione dal tridimensionale il programma permette, oltre all'inviluppo per tutte le combinazioni previste, anche l'inviluppo per più travate simili, oppure, in luogo delle sollecitazioni, l'importazione diretta dei carichi.

Prima del progetto, le sollecitazioni calcolate possono subire alcune modifiche, quali una ridistribuzione dei momenti, la richiesta di momenti minimi positivi e negativi, il raccordo parabolico dei momenti sugli appoggi o il troncamento a filo pilastro.

Una funzione di progetto esegue in automatico il dimensionamento dei ferri per i momenti negativi e per quelli positivi in funzione delle sollecitazioni e delle richieste di normativa; allo stesso modo avviene per le staffe, valutate in funzione del taglio agente.

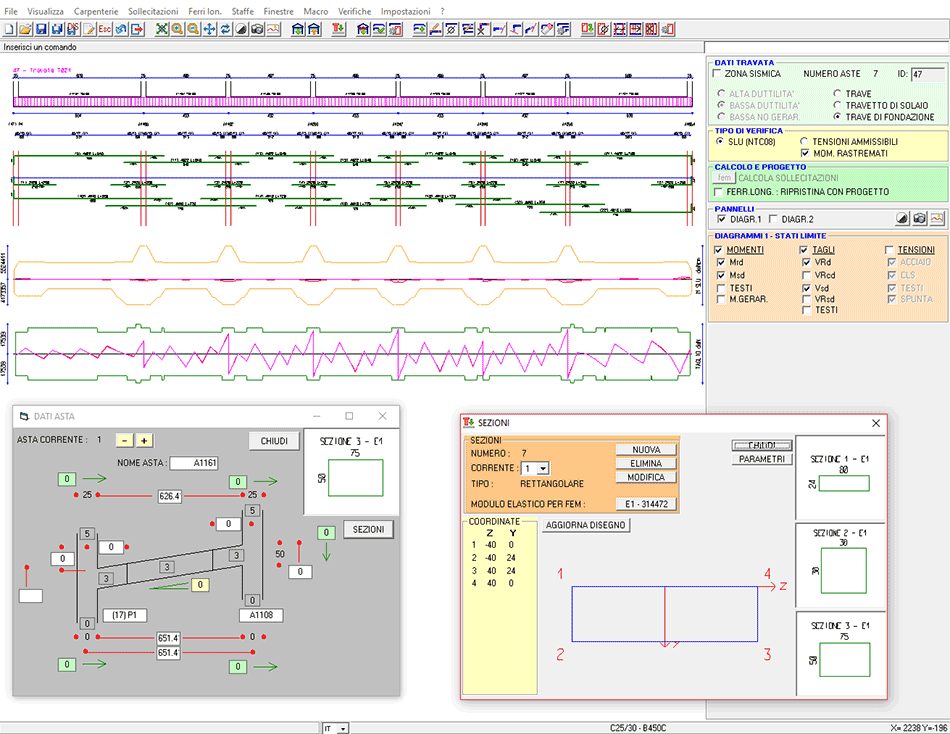

Utilizzando Trave continua in modo autonomo è possibile separare i carichi per condizioni e per ciascuna inserire carichi concentrati, distribuiti uniformi o trapezi e variazioni termiche. Per ogni condizione si può chiedere di 'permutare' i carichi in tutte le posizioni possibili oppure risolvere un sistema con carichi mobili.

In uscita vengono prodotti gli schemi esecutivi nel formato di disegno interno o '.dxf' ed una relazione di calcolo.
